2021년 신인상 송가은, 김동은 드라이버스윙과 샤프트 스파인 조정이란?

오늘은 신인상을 받은 두 프로의 드라이버 스윙을 올려드리면서

스파인에 대해 공부하는 시간을 가져보겠습니다.



#스파인 (Spine)

영어로 '척추'라는 뜻입니다. 샤프트의 스파인은 카본 샤프트의 제조 과정에서 생기는 샤프트의 척추 같은 것입니다. 카본 샤프트는 원통형으로되어 있고, 카본 시트를 심지 막대에 겹겹이 쌓고 만듭니다. 그 때 감기 시작과 권 마지막이 있고, 이것이 샤프트의 다소 딱딱한 부분으로 남아 있습니다.

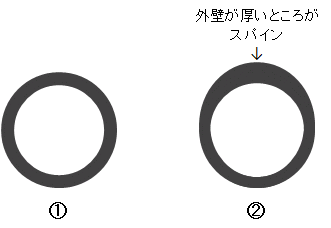

아래 그림은 카본 샤프트의 단면을 확대 한 것이라고 생각합니다. 조금 강조하고 그리고 있습니다 만, 샤프트는 왼쪽의 ①과 같이 완전히 균일 한 원통형이 아니라 오른쪽 ②처럼 외벽의 일부가 두꺼워 져있는 원통형이며,이 외벽의 두꺼운 부분이 척추입니다.

샤프트의 강성에 미치는 영향

​

​

샤프트에 스파인이 존재하여 샤프트의 강성은 빨간색 화살표의 방향으로 강하게 되고, 파란색 화살표 방향으로 약하게 됩니다. 다른 말로하면, 샤프트는 빨간색 화살표의 방향으로 굳어 지고 파란색 화살표 방향으로 부드럽게 됩니다.

​



샤프트 진동의 안정이란?

"백문이 불여일견"라고 아래 두 동영상을 참조하십시오.

위가 척추 조정되지 않은 클럽, 아래가 척추 조정 된 클럽입니다.

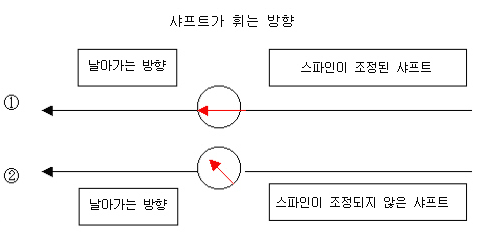

조정 샤프트의 방향

스윙 중에 샤프트의 진동 방향

스윙 중에 샤프트가 어떤 방향으로 진동하는 것일까 요? 우선, 스윙 직후 머리에 어떤 힘이 작용 샤프트가 어떤 방향으로 휘어지는 것인가라는 것을 생각하자.

헤드는 스윙 플레인에 따른 방향으로 관성의 힘 (헤드가 그 자리에留まろ려고하는 힘)이 작용한다. 위의 사진에서 말하면, 빨간색 화살표의 방향 으로 힘이 작용합니다. 그리고 그 방향으로 샤프트가 휘어 있습니다.

위의 사진에서 빨간색 사각형 안에있는 부분을 잘라내어 빙 돌려서 확대 한 것이 아래의 사진입니다. 헤드를 중심으로 생각하면 아래 사진의 빨간색 화살표 방향 으로 힘이 가해져 그 방향으로 샤프트가 휘어 있습니다.

​

세상에서 일반적으로 행해지고있는 척추 조정은 "척추 위치 (샤프트의 가장 강성이 강한 방향)을 발견하고 그것을 6시 방향 (아래쪽)에 맞춘다 '라는 것입니다. 이것은 의심 할 여지가 없지만, 가장 좋은 방법이기도합니다. 그 이유는 척추는 하나의 축에 두 개 이상있을 수 때문입니다.

척추 조정의 목적은 진동을 안정시킬 수 있으며, 진동은 샤프트의 가장 강성이 약한 방향으로 안정됩니다. 샤프트의 가장 강성이 약한 방향을 저희는 "안티 스파인 '라고 부르기로합니다. 척추가 한 개의 샤프트에 2 개 이상있는 경우 (예를 들어 강한 척추가 한 곳에 약한 척추가 한 곳에 총 두곳 있다는 같은 경우) 강한 쪽의 척추 방향과 반 척추를 90 이번에는 안됩니다.

찾아 내야은 척추가 아니라 '안티 스파인'입니다. 그리고 "안티 스파인"를 헤드를 비스듬히 관통하는 평면 ( 빨간색 과 파란색 의 화살표 방향)으로 회전시키는 것이 최고의 스파인 조정입니다.

​



[KLPGA Swing] 'KLPGA 신인상' 송가은의 드라이버 스윙



드라이버 스윙을 체크하다 보니.. 샤프트의 출렁임이 앞뒤로 움직이는 것도 있으나 좌우 편차가 매우 큰 것으로 보이네요.  이럴땐 스파인 체크를 함 해봐야 할 듯 하네요

https://sports.news.naver.com/golf/vod/index?uCategory=golf&category=golflesson&id=879159&redirect=true

[KPGA Swing] 'KPGA 신인상' 김동은의 드라이버 스윙



김동은 프로의 드라이버 샤프트는 앞뒤로 움직이는 출렁임이 정확해 보이네요..
